HZB Wissenschaftler auf Rekordjagd
Neues umweltfreundliches Herstellungsverfahren ILGAR

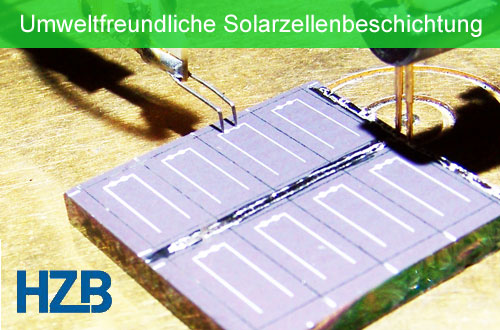

Der Bedarf an erneuerbaren Energien steigt – Klimawandel und Krise der Atomkraft treiben die Entwicklung an. Im Photovoltaikmarkt spielen CIS-Dünnfilm-Solarmodule eine immer größere Rolle. In ihnen werden Halbleiter eingesetzt – meist Kupfer-Verbindungen – so genannte Chalkopyrite – um aus Sonnenlicht Strom zu gewinnen. Das Institut „Heterogene Materialsysteme“ des Helmholtz-Zentrum Berlin (HZB) hat jetzt gleich zwei Rekord-Wirkungsgrade für solche Solarzellen vom unabhängigen Institut für Solarenergieforschung (ISE) in Freiburg bestätigt bekommen. Das Besondere: Die so genannte Pufferschicht der Solarzellen ist mit dem umweltfreundlichen, am HZB entwickelten Herstellungsverfahren ILGAR entstanden. Das normalerweise genutzte Schwermetall Cadmium kommt dabei nicht zum Einsatz.
Für alle Komponenten von Dünnfilm-Solarmodulen existieren technologisch günstige Produktionsprozesse – bis vor kurzem jedoch nicht für die Pufferschicht. Das Standard-Material für diese Komponente ist das giftige Cadmium-Sulfid. Das am HZB entwickelte ILGAR-Verfahren (Ion Layer Gas Reaction) hat hier Abhilfe geschaffen: Mit ihm lassen sich in standardisierten Prozessen Halbleiterschichten höchster Qualität für Dünnschichtsolarzellen herstellen. Die dabei produzierten Pufferschichten aus Indiumsulfid oder Zinksulfid/Indiumsulfid ersetzen in Dünnschichtsolarzellen nicht nur das giftige Cadmium. ILGAR macht auch ein Abscheideverfahren überflüssig: das als „Chemical Bath Deposition“ bezeichnete Verfahren, das als langsam und umweltschädlich gilt.
Für ihre Rekordzellen haben die HZB-Wissenschaftler Absorber – also lichtabsorbierende Schichten – genutzt, die standardmäßig in der Industrie im Einsatz sind. Damit wurden ihnen gleich zwei Solarzell-Wirkungsgrade bestätigt. 16,1 Prozent wurden für Zellen erreicht, die mit ILGAR-Indiumsulfid-Pufferschichten (In2S3) auf Bosch CIS Tech Cu(In,Ga)(S,Se)2-Absorbern hergestellt wurden (in-house Messung direkt nach Herstellung 16.8%). Für den Puffer war die HZB-Wissenschaftlerin Johanna Krammer verantwortlich. Sie konnte dabei auf umfangreiche Vorarbeiten der gesamten ILGAR-Gruppe zurückgreifen. Auf seiten der Firma Bosch sind Dr. A. Jasenek und Dr. F. Hergert zu nennen.
Auf Zellen mit Absorbern der Firma AVANCIS konnten die Wissenschaftler bei eigenen Messungen Zell-Wirkungsgrade von 16.4 Prozent feststellen. Gemeinsam mit dem Maschinenbauer Singulus-Stangl Solar wurde ein industrieller Prototyp eines ILGAR in-line-Beschichters entwickelt. Hiermit wurden im HZB bereits In2S3-Puffer mit einer Geschwindigkeit von 10 Millimeter pro Sekunde abgeschieden. Die resultierenden 30x30 Quadratzentimeter Solarmodule auf der Basis von AVANCIS Absorberschichten zeigten mit 13.7 Prozent eine gleichwertige Effizienz wie die mit Cadmiumsulfid gepufferten Referenzmodule.
Im Juni 2011 ist das ILGAR-Team um Professor Dr. Christian-Herbert Fischer auf der Clean Technology Conference & Expo in Boston, USA, für sein patentiertes ILGAR-Verfahren als einer von vier GERMAN HIGH TECH CHAMPIONS im Wettbewerb der Fraunhofer-Gesellschaft ausgezeichnet worden.
