Neues DIRIS D04-Board von X-SPEX: 11 mm flacher Video-Rekorder als Standard-Produkt mit der Flexibilität eines kundenspezifischen Designs

04. Februar 2020

Neues DIRIS D04-Board von X-SPEX

11 mm flacher Video-Rekorder als Standard-Produkt mit der Flexibilität eines kundenspezifischen Designs

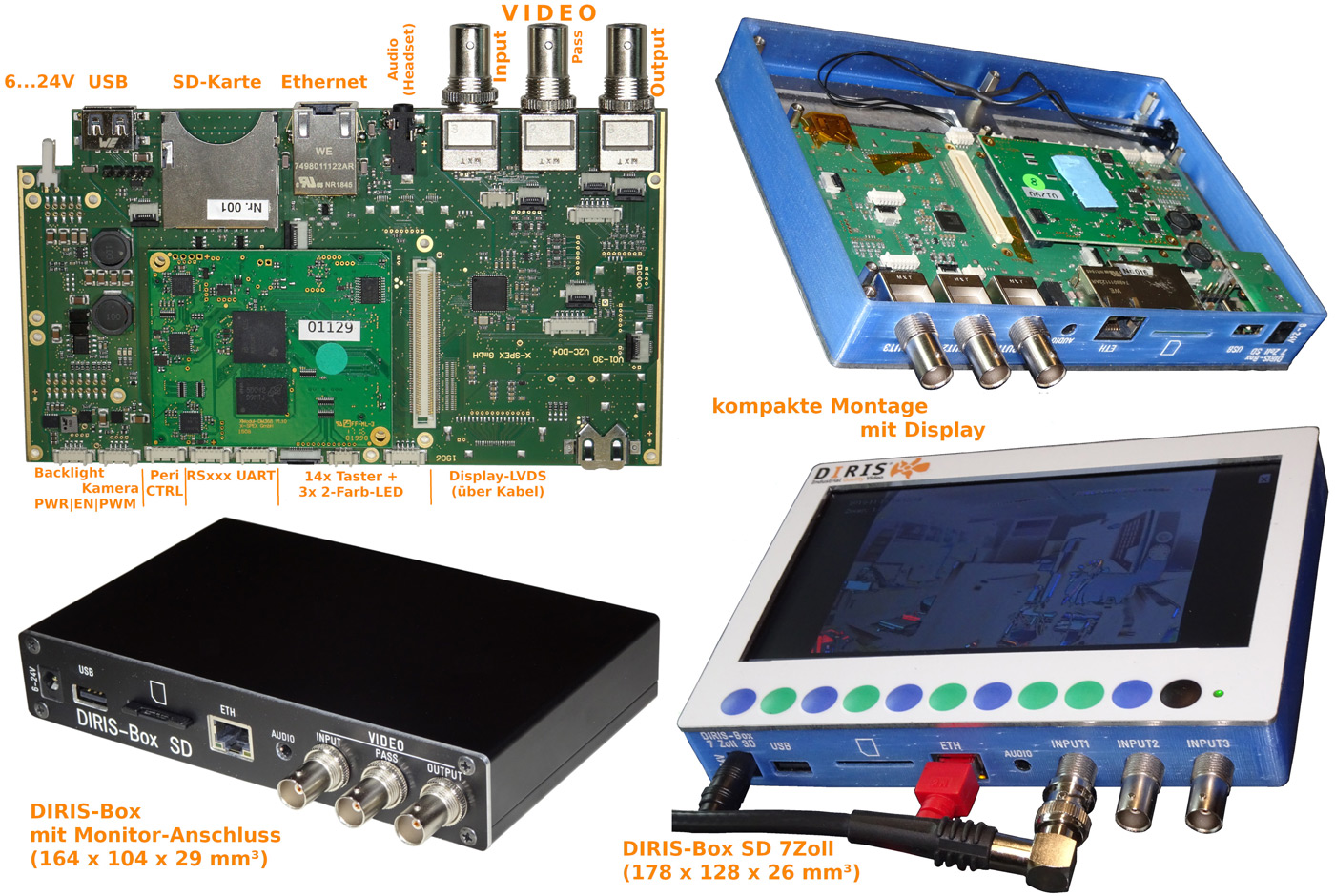

DIRIS D04-Board © X-SPEX

DIRIS D04-Board – OEM-Video-Rekorder-Board für alle (Einsatz-)Fälle. Bild: X-SPEX

Der Berliner Spezialist für Embedded Video-Systeme X-SPEX bietet mit dem DIRIS D04-Board ein für alle Anwendungsfälle konfigurierbares All-In-One-System. Mit einer Größe von 160 mm x 90 mm passt es in übliche Gehäuse für Europakarten. Mit einer Höhe von nur 11 mm (13 mm mit Power- und/oder BNC-Buchsen) findet es mit minimalem Aufwand Platz in jedem Gerät, das bzgl. Bildqualität, Funktionsumfang, einfacher Bedienung, geringer Größe, geringem Gewicht und/oder hoher Zuverlässigkeit eine Optimierung benötigt.

Dabei ersetzt das D04-Board viele andere, meist mit viel Aufwand kombinierte Komponenten:

  • Frame-Grabber:
    Anschluss von bis zu 4 Kameras (optional bis zu 9)
  • Kamera-Licht-Steuerung:
    parametrierbares PWM-Signal, mit Erweiterung „ZCP“ Kamerastrom bis 1A (in 1-mA-Schritten einstellbar)
  • Display-Controller:
    direkter Anschluss von parallelen und LVDS-Displays inkl. gesteuertem Backlightstrom bis zu 1 A
  • Stromversorgung:
    bis zu 15 W (3,3 V und 5,0 V) für andere Elektronikkomponenten, Ein-/Ausschalten per Taster (< 100 µA Ruhestrombedarf)
  • Akkuwächter:
    Messung und Anzeige von Akkufüllstand, automatischer Shut-Down bei niedrigem Akkustand
  • Dateneinblendung:
    parametrisierte Auswertung eines QE-Signals zur Video-Einblendung einer Längenanzeige, weitere Mess- und Steuer-IOs über Erweiterungsmodul „ZCP“ anschließbar
  • Textgenerator:
    beliebige Textinformationen im Videobild über Tastatur, Touch oder einfache Tasterleiste einzugeben

Das D04-Board ist über Taster und Touch sehr einfach zu bedienen. Ein besonderes Highlight ist die dynamische Anzeige der Tasterfunktionen am unteren Displayrand. Passende Tasterleisten für 5"-, 7"-, 10.1"- und 12"-Displays sind als Zubehör erhältlich (andere Displaygrößen auf Nachfrage).

Das DIRIS-Board verfügt über Schutzmaßnahmen in Hardware und Software um sowohl in gestörten Umgebungen, als auch bei gestörten Video-Signal zuverlässig zu funktionieren.

Als Standard-Produkt sind 2 Geräte erhältlich, mit und ohne 7"-Display (siehe Foto). Eine flexible OEM-Konfiguration der Software bzgl. aller Grafiken, TTF-Zeichensatz, Farbwahl, Menüaufbau, aller Texte (auch für beliebige, auswählbare Sprachen) ermöglicht eine beliebige Individualisierung entsprechend Anforderungen, Branding und Corporate Identity verschiedener OEM-Kunden. Kundenspezifische Montage- und Gehäuseteile sind als Zubehör erhältlich.

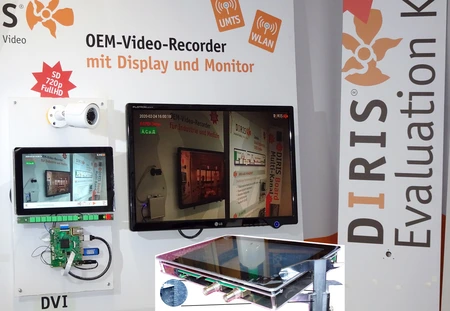

Das D04-Board ist bereits in Serienfertigung und am Stand der X-SPEX GmbH 1-481 in Halle 1 der Embedded World (25. - 27. Februar 2020 in Nürnberg) in verschiedenen Varianten im Einsatz.

Weitere Informationen:

X-SPEX GmbH
Albert-Einstein-Straße 14, 12489 Berlin
Tel.: +49 30 7076-1363
info@x-spex.de
www.x-spex.de

Pressemitteilung X-SPEX D04-Board
